KJ-808-27是以高分子材料研制的一種常溫固化的雙組份聚氨酯，低粘度、低氣味的膠水。耐磨損、耐黃變、耐紫外線老化、永不變硬，適合戶外使用。適合手工和機器作業。
0755-2964-0159
KJ-808-27是以高分子材料研制的一種常溫固化的雙組份聚氨酯，低粘度、低氣味的膠水。耐磨損、耐黃變、耐紫外線老化、永不變硬，適合戶外使用。適合手工和機器作業。
1、防輻射，經日照或紫外線照射不變黃、不變硬，適用于戶外制品。
2、耐紫外光老化，長期使用不變硬、不斷裂、無收縮翹起現象。
3、混合后的膠水粘度低，流動性好。

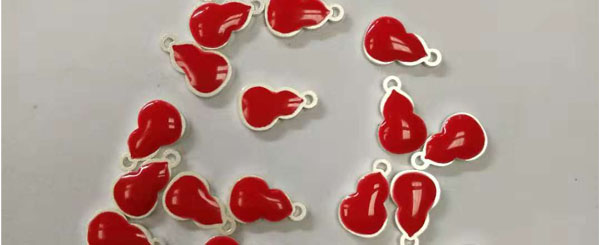

PU聚氨酯膠滴膠案例1

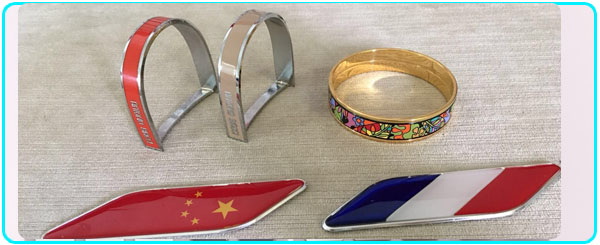

PU聚氨酯膠滴膠案例2
|
|
KJ-808—27A
|
KJ-808-27B
|
|
外觀
|
無色輕微渾濁液體
|
無色透明液體
|
|
固含量
|
99±1%
|
99±1%
|
|
粘度,cps,25℃
|
250-600
|
200-350 |
|
比例
|
A:B=1:1
|
|
|
固化后硬度,25℃
|
80-90A |
|
|
操作時間,100g,25℃
|
混合可用時間 30min
|
|
|
固化條件
|
加熱固化 50-60℃ /4-6小時
|
|
1、在通風透氣條件下作業。
2、使用干凈、無水、油、化學溶劑污染的工具。
3、用電子秤準確稱取A和B的重量。A組份多導致底部起泡，B組份多導致表面發粘。
4、小心按同一方向攪拌，避免產生大量的氣泡，膠水如有絲狀物，則需耐心攪拌至完全透明。
5、除泡：用抽真空脫泡機消泡，也可用火焰或熱風掃向涂膠的產品。
1、手工滴膠對環境濕度要求較高，相對濕度在60%以內才不會產生氣泡。最好安裝抽濕機。
2、不能用木片等帶有濕氣的工具作業，最好用金屬或塑膠工具作業。
3、底材須干燥，不能使用含有甘油的油墨。
4、本品（特別B膠）與皮膚接觸可能會導致過敏癥，請防止皮膚接觸，如果接觸到請用大量清水及肥皂清洗。
5、大批量膠水混合會產生快速固化及高溫。
6、工業用物料，遠離兒童，防止食用。
7、混合后的汞的含量：500-800PPM。
1、A、B膠須分開存放于陰涼、干燥通風場所，須密封容器，保存期6個月。
2、A和B膠對水氣，高溫十分敏感，須存于清涼、干燥的地方。
3、已混合的膠水一次用完，不能下次使用。
本說明書僅供參考，不構成保證聲明，不能視為技術性指標，客戶須自行測試是否合適其特定要求及需要?？萍涯z粘材料公司保留更改此單張內容而不作另行通知的權利.不承擔特定情況下使用科佳產品出現的問題, 不承擔任何直接,間接,意外損失責任。
掃描關注我們
查看手機網站
