熱門關鍵詞：
KJ-3053-862是針對電腦連接器 PVC/PET/PI 與金屬接頭補強用光硬化樹脂膠。本樹脂使排線在彎折的過程中不會脫落，造成短路。 本產品具有良好的硬化表面干燥性，硬化不會有黏手或者灰塵的困擾,快速硬化最適合電子業封裝大量生產。
0755-2964-0159
1. 本產品適用于多種塑材接著。耐12烷，異構烷烴溶劑。
2. 本產品具有高強度，不易被外力破壞，可吸收破壞能量。
3. 本產品亦可用于封裝應用。

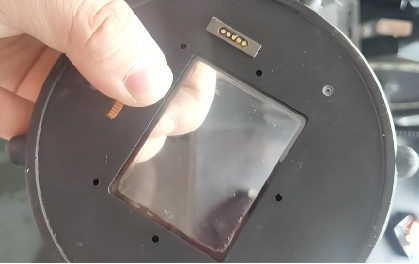

尼龍粘玻璃 耐油應用案例
|
化學成分
|
亞克力樹脂
|
|
外觀
|
液 體
|
|
顔色
|
白 霧
|
|
黏度*25℃,S14 100rpm,cps
|
4,500～6,100
|
|
黏度*25℃,S14 10rpm,cps
|
24,000～38,000
|
|
搖變系數,Ti
|
4.5～6
|
|
比重@25℃
|
1.10
|
|
公正檢測單位
|
RoHS
|
|
溶劑含量，%
|
0
|
硬化條件
|
硬化設備：水銀燈/鹵素燈 |
|
|
建議照射波長 nm |
310～365 |
|
建議主波段nm |
365 |
|
建議照射強度mW/cm2 |
>50 |
|
建議照射能量mJ/cm2 |
1000～2000 |
|
硬化設備：LED光源燈 |
|
|
建議照射波長 nm
|
365～395 |
|
建議主波段 nm
|
385 |
|
建議照射強度mW/cm2
|
>50 |
|
建議照射能量mJ/cm2
|
1500～2500 |
*照射能量數值為參考值(因機臺型號不同，照度能量也會不同)。
使用方法：
1、樹脂所接著的表面應該干凈清潔。建議先用有機溶劑擦拭表面，防止灰塵、油質和脫膜劑影響本產品的接著效用。
2、將樹脂均勻的涂布在基材的兩面。欲接著的表面需完全壓平直到樹脂硬化。
3、實際物品的硬化時間會受到下列因素影響：①物件的幾何形狀,②物件的材質特性，③接著劑的厚度，④UV燈源的效能。硬化的條件則需要以實際的物品和條件來做最后的確認。
4、請定時量測 U V 燈管的強度與照度。曝光過度對 U V 膠的性質影響不大，曝光不足對 U V 膠的性質有很大影響,可能會造成膠體的反應率偏低，環測的壽命下降。
5、過敏體質的人，皮膚直接接觸本產品可能會發生過敏癥狀。
|
玻璃轉換溫度 (TMA),℃
|
86
|
|
熱膨脹系數， |
110
|
|
熱膨脹系敷，>Tg,μm/m/℃
|
195
|
|
硬 度(Durometer)ASTM D2240-03,Shore D
|
76
|
|
吸水率(25℃/24hr),%
|
3.21
|
|
吸水率(97℃ /2hr),%,ASTM D570
|
2.12
|
|
接著強度，FPC VS.FR4.kgf/cm2
|
44
|
|
接著強度，PA vs.PC,kgf/cm2
|
78
|
|
接著強度 ,PC vs.PC,kgf/cm2
|
63
|
|
比 重
|
1.08
|
|
熱裂解溫度(TGA 10℃ /min)℃
|
265
|
|
伸長率，%
|
56
|
|
斷裂值，N/mm2
|
23
|
|
抗拉強度，N/mm2
|
18
|
|
導熱系數，W/mK
|
0.18
|
|
體積電阻，@500V,ohm-cm
|
5.61*1014
|
|
表面電阻，@500V,ohm
|
1.76*1015
|
|
介電常數/損失因子@100Hz
|
3.4721/0.0757
|
|
介電常數/損失因子@1KHz
|
3.3871/0.0506
|
|
介電常數/損失因子@10 KHz
|
3.1178/0.0513
|
|
介電常數/損失因子@1MHz
|
3.2915/0.1733
|
|
介電強度，KV/mm
|
16
|
|
建議可工作溫度范圍，℃
|
-20～100 |
|
短暫高溫可以通過錫銀銅鋒錫的溫度曲線
|
Pass
|
本產品存放在陰涼的處所，避免與陽光或是紫外光接觸。操作者最好能夠在使用完畢后盡速蓋上蓋子，杜絕任何的光照。本產品存放于室溫 (14～34℃ ),保存期限6個月。
某一些報導指出皮膚長期接觸本產品并不會誘發癌癥病變。但是樹脂中的某些成分仍然可能會刺激皮膚，導致發炎紅腫。當皮膚接觸到本產品時 ,應以肥皂水將皮膚清洗干凈。吞服本產品對人體仍有毒性， 一旦誤食，請馬上送醫診治。避免眼睛接觸到此產品，使用者若不小心沾到眼睛時,要立即以大量清水沖洗眼睛至少15分鐘以上再送醫診治。進一步的注意事項請詳 見物質安全資料表。
本說明書僅供參考，不構成保證聲明，不能視為技術性指標，客戶須自行測試是否合適其特定要求及需要。科佳膠粘材料公司保留更改此單張內容而不作另行通知的權利，本公司不承擔持定情況下使用科佳產品出現的問題，不承擔任何直接，間接，意外損失責任。
掃描關注我們
查看手機網站
