熱門關鍵詞：
0755-2964-0159
KJ-3053-805 光硬化樹脂'在紫外光(365nm)或可見光(436nm)的照射下，樹脂迅速反應成型，硬化后的樹脂具有強韌、耐冷熱沖擊等性質，由于中高黏度的特性，上膠后基材不會產生滑移現象。本產品特別適用于玻璃與金屬間的固定與接著，對于較難黏的合金金屬的接著力也相當穩定。
1、本產品具搖變性，UV固化后有強韌、吸震和耐冷熱沖擊等性質；
2、本樹脂對玻璃與鋁、不銹鋼、合金等金屬有很好的接著能力；
3、本產品對玻璃與不銹鋼的拉力測試可達到200kg/ cm2以上；
4、本產品符合2011/65/EU RoHS法規規范。
|
外觀 |
液體 |
|
顏色 |
透明 |
|
黏度25℃,S14 500rpm,cps |
5,000~7,500 |
|
折射率nD |
1.4748 |
|
溶劑含量,% |
0 |
|
重金屬含量,% |
0 |
硬化條件：
|
建議照射波長nm |
310-365 |
|
建議照射強度 mW/cm2
|
>50 |
|
建議照射能量mJ/cm2
|
1,500-3,000 |
|
玻璃轉移溫度（MDSC）,℃ |
-13 |
|
硬度（Durometr）Shore D
|
72 |
|
吸水率（25℃/24hr）,%
|
2.91 |
|
普通uv膠吸水率（25℃/24hr）,%
|
4~7 |
|
伸長率,%
|
143
|
|
樹脂正常使用溫度,℃
|
-40~100 |

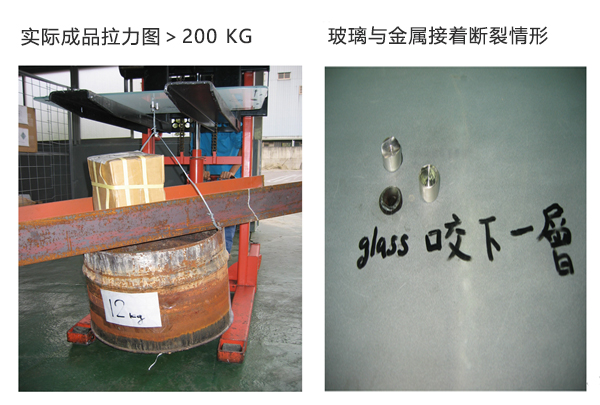

成品測試：
試片材質：強化玻璃/不銹鋼(304)
玻璃規格：長30mmx寬25mmx厚3mm ；
上膠面積盡量控制~1cm2
拉力數據報告
|
試件名稱 |
試件面積 |
力量最大值 |
黏合力強度 |
基材斷裂 |
|
|
cm2 |
kgf |
kgf/cm2 |
描述 |
|
|
0.94 |
285.29 |
303.47 |
脫膠 |
|
|
1.17 |
353.88 |
303.01 |
斷玻璃 |
|
|
0.96 |
283.14 |
294.08 |
斷玻璃 |
|
|
0.87 |
270.31 |
309.57 |
斷玻璃 |
|
|
1.00 |
278.82 |
280.10 |
脫膠 |
|
平均值
|
0.99
|
294.29
|
298.05
|
|
1、使用前需先將基材表面的油脂、灰塵和其他物質清理干凈，塑膠表面清理時，可使用一條干的抹布或者沾有溶劑的抹布擦拭干凈，對于已有底漆覆蓋或經過表面處理的金屬，可先用溶劑清洗表面臟污；
2、實際物品的硬化時間會受到下列因素影響：①物件的幾何形狀，②物件的材質特性，③接著劑的厚度，④UV燈源的效能。硬化的條件則需要以實際的物品和條件來做最后的確認；
3、請定時量測UV燈管的強度與照度，曝光過度對 UV膠的性質影響不大，曝光不足對UV膠的，性質有很大影響，可能會造成膠體的反應率偏低，環測的壽命下降；
4、過敏體質的人，皮膚直接接觸本產品可能會發生過敏癥狀。
本產品因存放在陰涼的處所，避免與陽光或是紫外光接觸，操作者最好能夠在使用完后迅速蓋上蓋子，杜絕任何光照，在未開封前存放于室溫（14-30℃），本產品保存期限 6個月。
注：
本產品不含致癌物質，但表面接觸可能會導致暫時性的皮膚泛紅，應以肥皂水將受污染的區域清洗干凈。吞服本產品對人體仍有毒性，一旦誤食要馬上實施催吐與送醫診治。使用者若不小心沾到眼睛時，要立即以大量清水沖洗眼睛至少 15分鐘以上在送醫診治，進一步的注意事項詳見物質安全資料表。
本說明書僅供參考，不構成保證聲明，不能視為技術性指標，客戶須自行測試是否合適其特定要求及需要?？萍涯z粘材料公司保留更改此單張內容而不作另行通知的權利.科佳公司不乘擔特定情況下使用科佳產品出現的問題, 不乘擔任何直接,間接,意外損失責任.
掃描關注我們
查看手機網站
