熱門關鍵詞：
0755-2964-0159
3311G醫用級 uv膠具有下列性能
|
技術 |
丙烯酸 |
|
化學類型 |
丙烯酸酯改性聚氨酯 |
|
外觀(未固化) |
透明液體LMS |
|
組成 |
單組份-不需混合 |
|
粘度 |
中粘度，觸變性 |
|
固化方式 |
紫外線/可見光 |
|
固化優點 |
生產-快速固化 |
|
應用 |
粘接、薄膜灌封 |
|
韌性 |
提高了承受重物和抗震性 |
3311G主要適用于要求結合處膠層柔韌的場合，用于將堅硬或柔韌的PVC粘接到聚碳酸酯上。它的柔韌特性提高了粘接面承受載荷的能力，改善了減震特性。本產品對多種基材包括玻璃，多種塑料和大多數金屬有優秀的粘接能力。觸變特性減少了液態3311Guv膠在施膠后，未固化前到處流淌。
|
比重@25℃ |
1.08 |
|
折射率 |
1.48 |
|
閃點 |
見MSDS |
|
粘度 Brookfield-RVT25℃,mPa's(cP): |
200-400 |
典型固化特性 3311G醫用級uv膠在足夠強的紫外線和 /或可見光下就會固化。使用220-260nm 的紫外光有利于表面固化。固化速度和最終深度受光強度，波普分布，照射時間和基材透光的影響。
注：這里提到的紫外光強是在365nm測定的
應力開裂
把膠涂在聚碳酸酯彎曲的條上，6.4cm×13mm×3mm, 彎曲達到一定的應力水平。
應力開裂，ASTM D 3929,分鐘：
7N/mm2應力在條上 >15
12N/mm2 應力在條上 13-14
固定時間
剪切強度達到0.1 N/mm? 所需要的時間為初固時間
UV固化時間，顯微鏡幻燈片，秒：
黑光燈，Zeta87500 光源：
6mW/cm2, 標準@365nm ≤15LMs
UV固化時間，聚碳酸酯粘PVC, 秒：
金屬鹵素燈(銦),Zeta87400:
無電極系統， D燈30 mW/cm2, 標準@365nm , <5
無電極系統，H燈50 mW/cm2, 標準@365nm, <5
無電極系統， D 燈50 mW/cm2, 標準@365nm, <5
固化深度 VS.光強(365nm)
提示：當暴露在V燈下，強度為50和100mW/cm230 秒，固化深度超過13毫米，在中壓水銀燈下的表現與H燈相同。
曲線圖

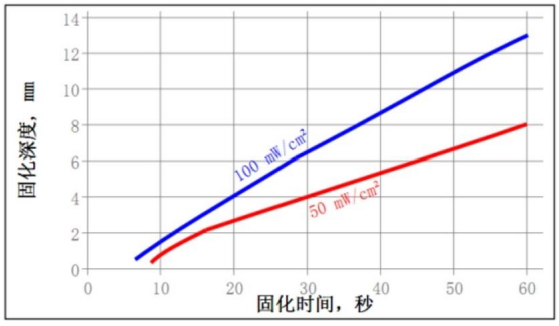

固化設備：金屬鹵素燈

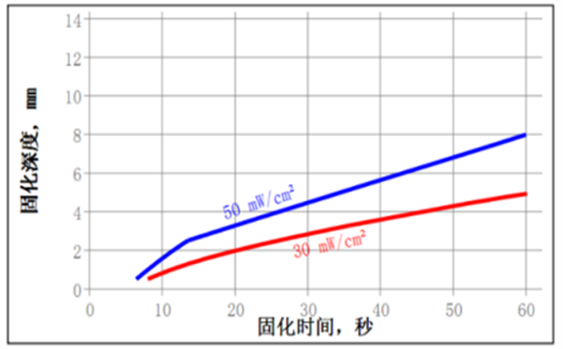

固化設備：無電極系統， D 燈

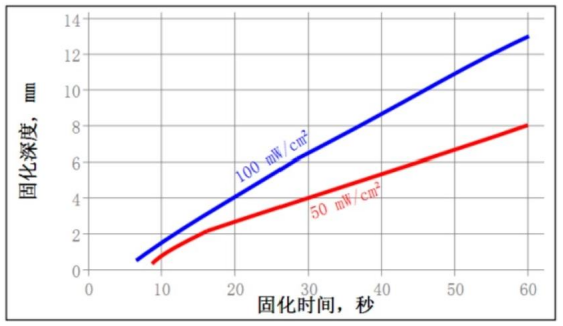

固化設備：無電極系統， H 燈
固化后材料典型性能
固化@30 mW/ cm2, 標準@365nm, 在80秒使用玻璃燈罩的金屬鹵素燈
物理性能：
|
硬 度 ， ISO 868,肖氏 |
53 |
|
折射率 |
1.5 |
|
吸水率，ISO 62,%: |
3.18 |
|
延伸率，斷裂時，ISO 527-3,% |
250 |
|
斷裂延伸率，ISO 527-3 N/mm2 |
255 |
|
斷裂拉伸強度，斷裂時，ISO 527-3 N/mm2 |
18.6 |
電性能：
|
介電常數/損失，IEC 60250: |
|
|
100 Hz |
5.17/0.04 |
|
1 KHz |
5.01/0.02 |
|
1 MHz |
4.61/0.04 |
|
體積電阻率，IEC 60093, cm |
7.7×1014 |
|
表面電阻率，IEC60093,cm |
9.2×1014 |
|
介電強度，KV/mm |
26 |
固化后材料特性
膠粘劑性能
固化@30 mW/cm2, 標準@365nm,80 秒使用金屬鹵素燈，(樣品在0.5mm間隙內固化)。
剪切強度，ISO 4587:
聚碳酸酯 N/mm2 *5.2
(psi) (750)
*substrate failure
典型環境抵抗性能
固化@30 mW/cm2, 標準@365nm, 在80秒使用金屬鹵素燈，(樣品在0.5mm間隙內固化)。
剪切強度，ISO 4587:
聚碳酸酯：0.5mm 間隙
耐化學品/溶劑測試
在下列條件下進行老化，在22℃進行測試
|
|
|
初始粘接強度的剩有率% |
||
|
環境 |
℃ |
2 h |
24 h |
170 h |
|
沸水 |
100 |
*100 |
|
|
|
水 |
49 |
*100 |
|
|
|
水 |
87 |
*100 |
|
|
|
乙醇，異丙醇 |
22 |
-------- |
95 |
|
|
熱/濕 |
38 |
-------- |
|
*100 |
1、該產品具有光敏性。在儲存時應遠離日光，紫外光和人造光源。
2、該產品應是用黑色膠管進行施膠。
3、要想獲得最好的粘接性能，被粘接的材料表面應當干凈，無油脂。
4、固化深度取決于光源強度，距光源的距離，固化深度，粘接間隙以及材料的透光率。
5、推薦粘接部位的光強最小為5 mW/cm2, 所需要的時間為相同光強下初固時間的4-5
倍。
6、為了達到表干，更高強度的紫外線是需要的(100 mW/cm2)。
7、對于溫度敏感的基材，例如熱塑性塑料，需要進行冷卻。
8、結晶和半結晶熱塑性塑料需要檢查是否因為接觸膠導致應力開裂。
9、過量的粘膠劑可以用有機溶劑除去。
10、粘接件再承受任何載荷前，應當先冷卻。
產品貯存于未開封的原包裝內存放在陰冷干燥處。貯存方法在產品外包裝上有所標注。
理想貯存條件：8℃-28℃保存6個月 。如將該產品貯存在低于8℃或高于28℃條件下，可能會影響產品 性能。被取出包裝盒外使用的產品有可能在使用中受到污染。為避免污染未用膠液，不要將 任何膠液倒回原包裝內。本公司將不會對已受到污染的或上面已提及的貯存方法不恰當的產品負責。
聲明：本說明書僅供 參考，不構成保證聲明，不能視為技術性指標，客戶須自行測試是否合適其特定要求及需要。科佳膠粘材料有限公司保留更改此單張內容而不作另行通知的權利.科佳公司不承擔特定情況下使用科佳產品出現的問題, 不承擔任何直接,間接,意外損失責任。
掃描關注我們
查看手機網站
